実例紹介
仕様・用途から探す
教育施設
STIテクノプラザⅣ
- 構造設計
- 施工
- 材料製作
- 意匠設計

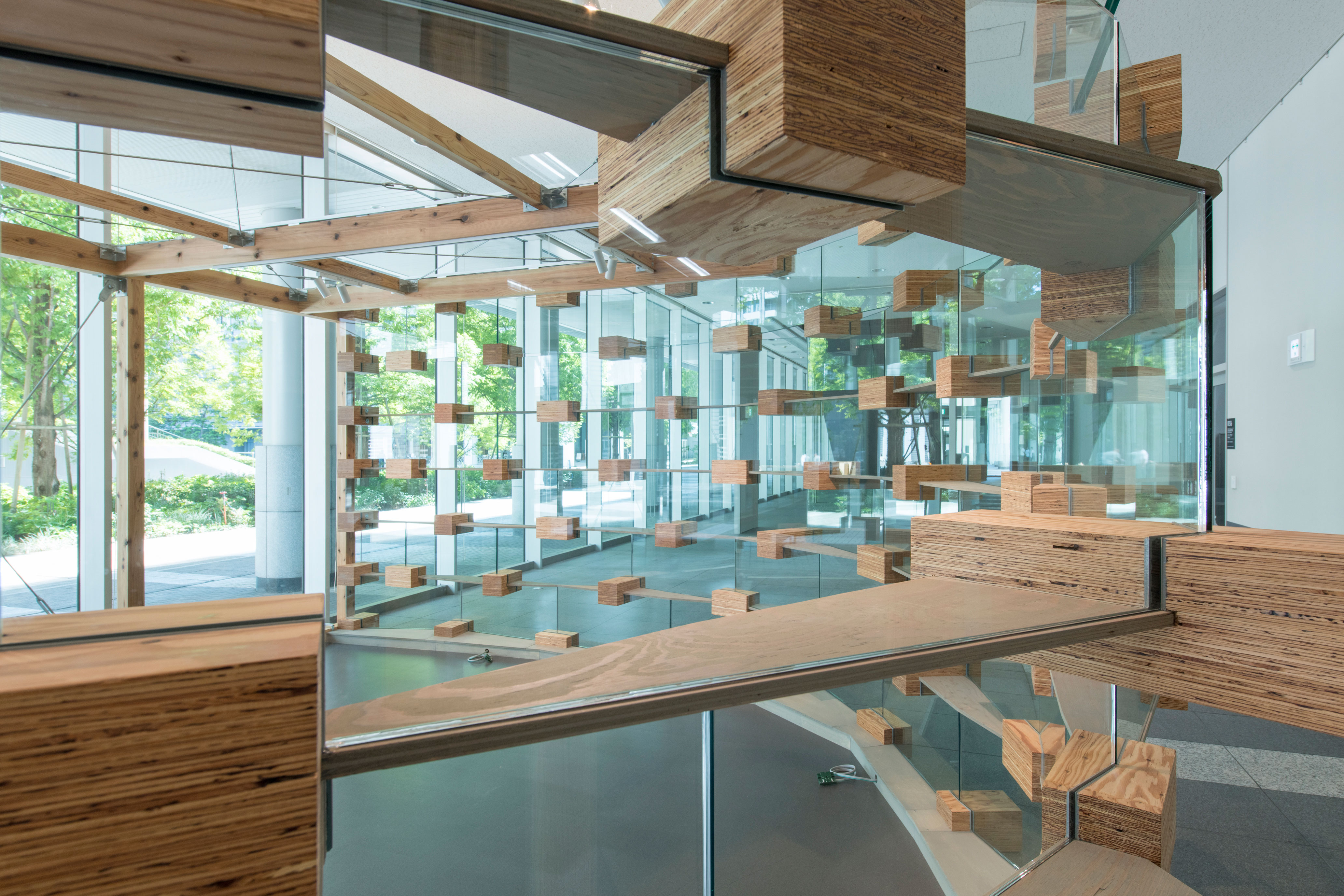

一段ごとに位相をずらした倍強度ガラスとカラマツLVLで、荷重や地震力を床まで伝えるガラスつづら折り構造を採用した。

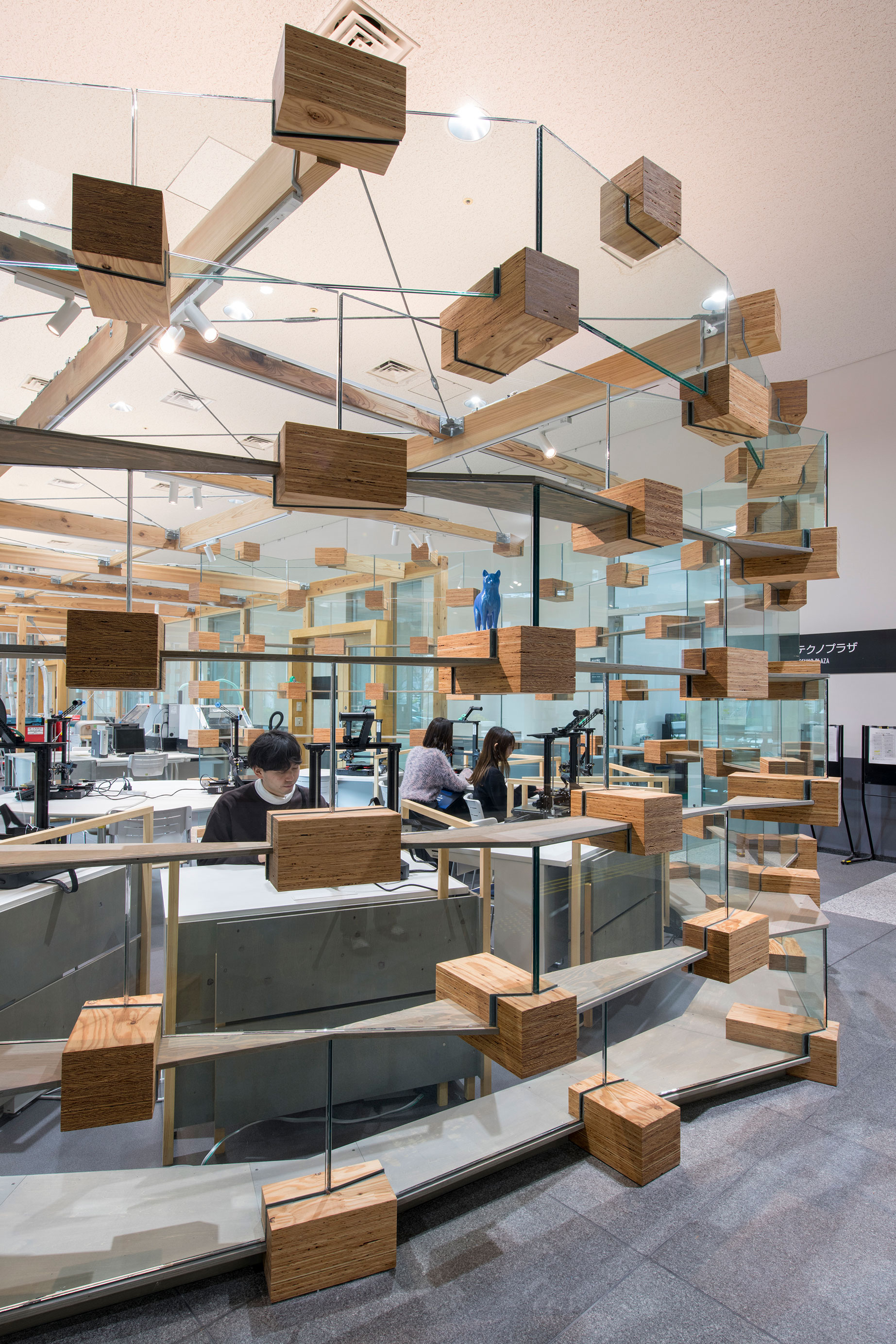

倍強度ガラスの上下3点を、溝彫したカラマツLVLにエポキシ樹脂で接合している。

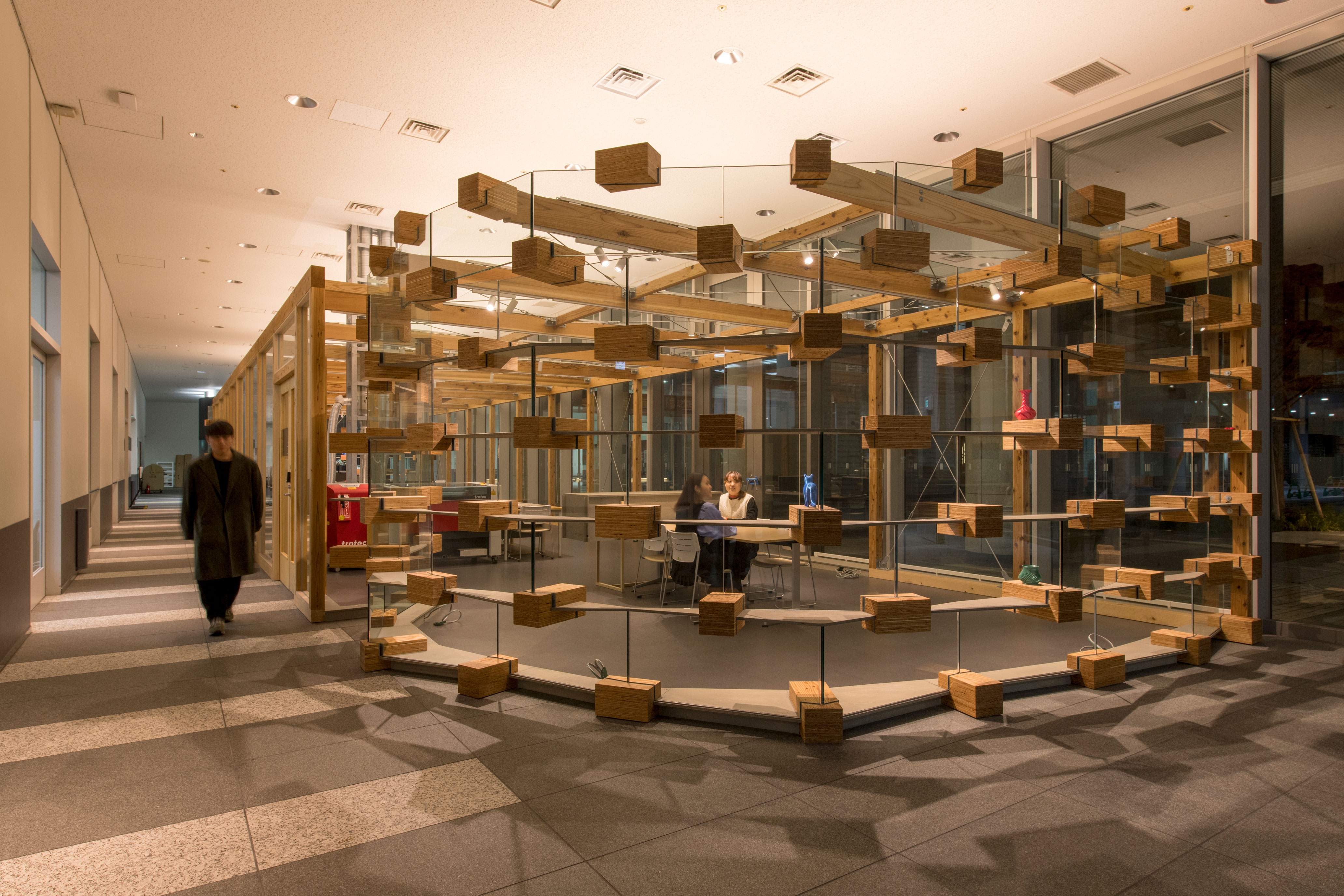

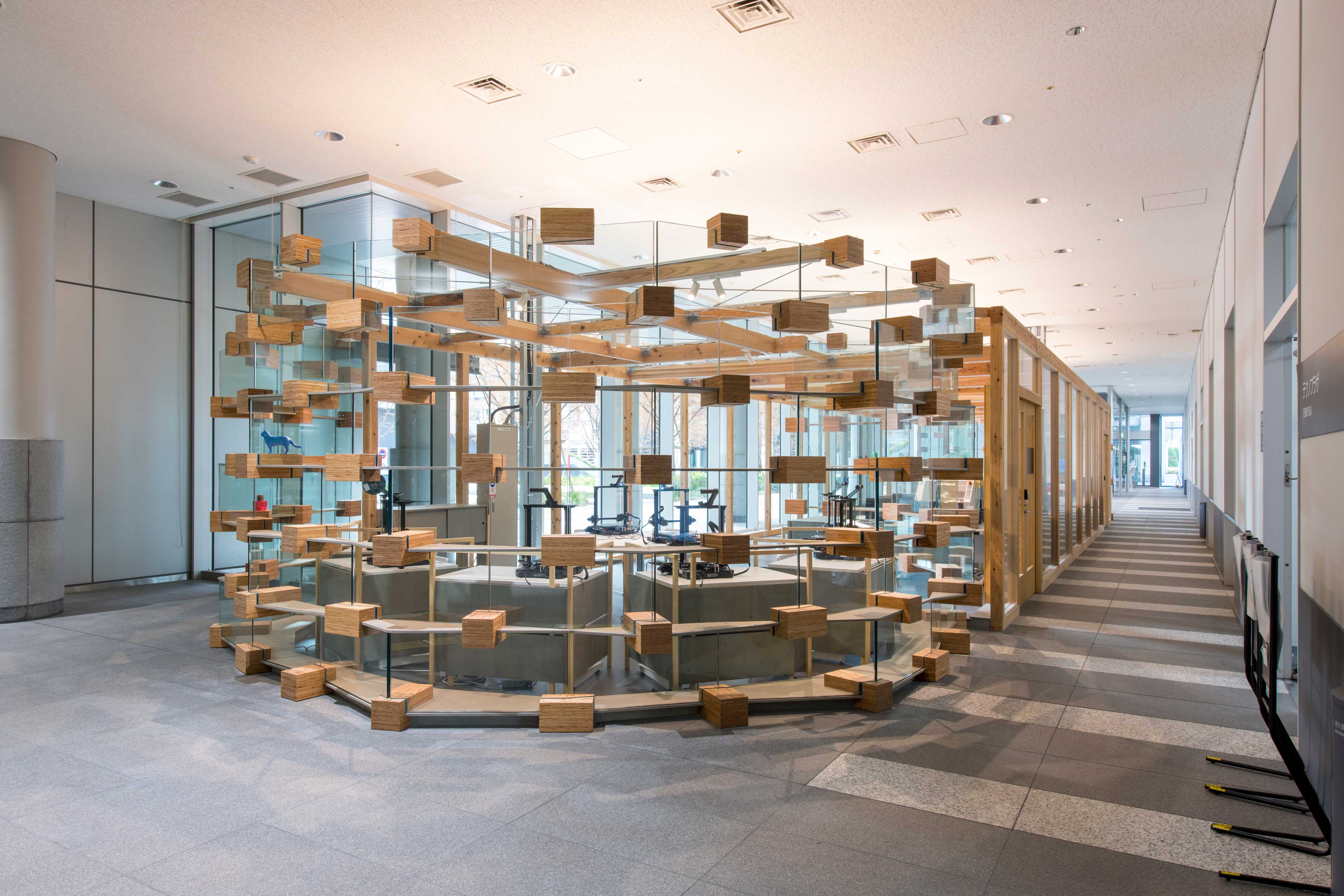

東側全景。約3mの高さまで積み上げたガラスつづら折り構造の壁は、奥の軸組構造の耐震要素となる。
それぞれの部材は、人力で運搬・施工が可能なモジュールに設定した。

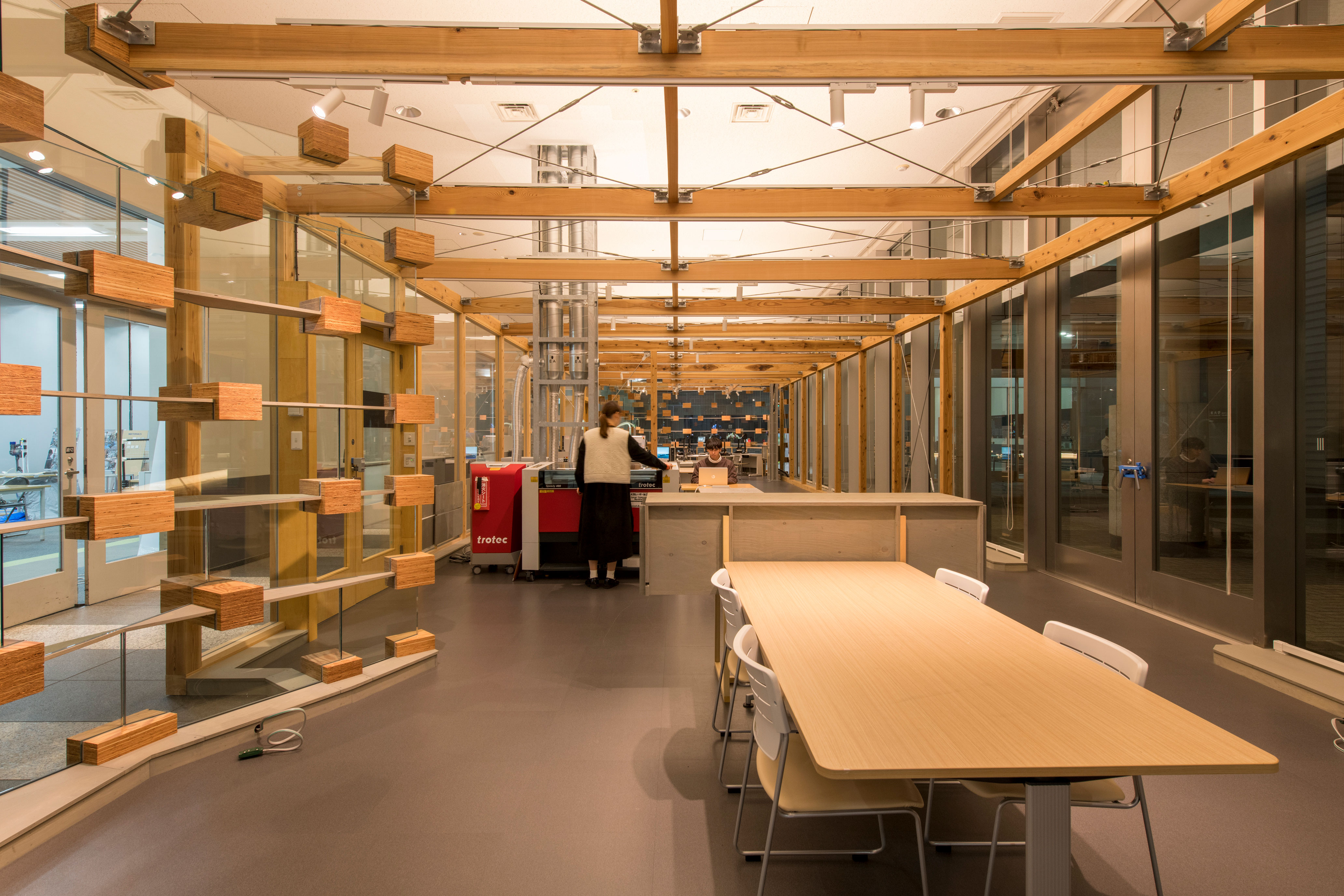

工作室内観。
西側全景。
- 構造設計
- 施工
- 材料製作
- 意匠設計
- 設計 山代悟＋ビルディングランドスケープ
- 所在地 東京都江東区豊洲
- 敷地面積 -㎡
- 建築面積 -㎡
- 延床面積 150㎡
- 階数 地上1階
製作風景を魅力的に見せる
芝浦工業大学のロビーにガラスとLVLブロックでつくりだした、レーザーカッターや3Dプリンターが並ぶファブラボである。佐藤淳氏の構造デザインによる世界初の「ガラスつづら折り構造」は、幅1,000mm、高さ450mmほどの倍強度ガラスの上下3点を、溝彫したLVLブロックにエポキシ樹脂で接合し、一段ごとにつづら折りの位相をずらすことで、壁の自重や地震力を各要素の中でやりとりしながら床まで伝えている。
つづら折りの屈曲するガラスの複雑な反射と存在感のあるLVLブロックの群れがファブラボの製作風景と重なり、即物的でありながら異化された風景を生み出している。
構造：佐藤淳構造設計事務所
木加工・施工：シェルター
〇新建築 2023年12月号掲載
撮影：新良太
